Инструмент TongWELD специально разработан для лазерной сварки обсадных труб нефтяных и газовых скважин в полевых условиях диаметром от 102 мм до 245 мм и более, в вертикальном положении.
Система оснащена лазерами и головками лучших лазерных компаний производства РФ.
Преимуществом технологии лазерной сварки обсадных труб по сравнению с традиционной технологией механического соединения обсадных труб является значительное снижение стоимости строительства скважин за счет исключения резьбы и муфт, снижение металлоемкости обсадной колонны.
Система оснащена лазерами и головками лучших лазерных компаний производства РФ.
Преимуществом технологии лазерной сварки обсадных труб по сравнению с традиционной технологией механического соединения обсадных труб является значительное снижение стоимости строительства скважин за счет исключения резьбы и муфт, снижение металлоемкости обсадной колонны.
Плюсы для заказчика
1. Существующая конструкция скважин:
•Экономия до 70% на резьбовых соединениях
•До 30% снижение расхода металла
2. Скважина малого диаметра (без муфт):
•До 20 % Снижение стоимости строительства скважин
3. Бурение на обсадной колонне:
•В 3 раза выше крутящий момент при вращении обсадной колонны
•Вращение колоны прямое и обратное
•Легкий спуск в скважину (нет муфт)
•Экономия до 70% на резьбовых соединениях
•До 30% снижение расхода металла
2. Скважина малого диаметра (без муфт):
•До 20 % Снижение стоимости строительства скважин
3. Бурение на обсадной колонне:
•В 3 раза выше крутящий момент при вращении обсадной колонны
•Вращение колоны прямое и обратное
•Легкий спуск в скважину (нет муфт)

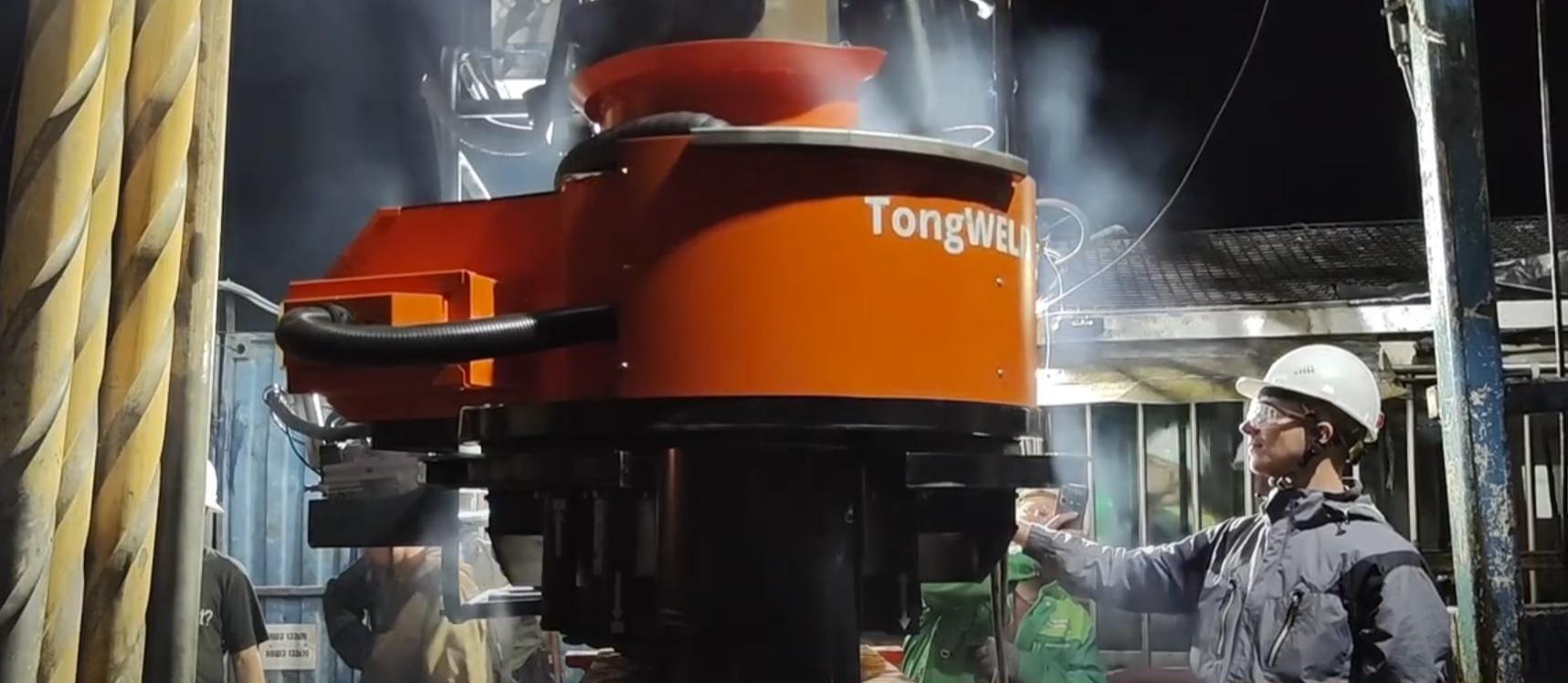

Демонстрация работы на буровой
Тех. параметры
•Полностью автоматизированная орбитальная сварка
•Экран визуализации соединения труб
•Закачка азота в сварочную камеру для безопасности
•Сертификаты для 1-й и 2-й зоны безопасности
•Резка обсадной колонны на буровой (30 минут на переход от сварки к резке)
•Ультразвуковой контроль сварного шва каждой трубы в реальном времени
•Архивация данных параметров сварки и ультразвукового контроля для каждой трубы
•Экран визуализации соединения труб
•Закачка азота в сварочную камеру для безопасности
•Сертификаты для 1-й и 2-й зоны безопасности
•Резка обсадной колонны на буровой (30 минут на переход от сварки к резке)
•Ультразвуковой контроль сварного шва каждой трубы в реальном времени
•Архивация данных параметров сварки и ультразвукового контроля для каждой трубы
Опыт с 2019 года
170+ обсадных колонн по 1000 метров каждая - успешно сварено и спущено с 2019 года
Подтвержденная в полевых условиях скорость сварки и спуска обсадной колонны: 100 труб за 5.5 часов
Подтвержденная в полевых условиях скорость сварки и спуска обсадной колонны: 100 труб за 5.5 часов
Испытания на прочность
Тест на момент114 x 6.5 мм, N80
35.0 кНм
нет повреждений шва
Тест на разрывНет
Повреждений
Шва
Тест на изгибНет
трещин
на шве
Диаметр 114x6.5мм (41/2") | Сварное соединение | Премиальная резьба |
Тип колонны | Сталь A 516-55 | N80 |
Макс. момент ,кН*м | >35 | 13 |
Опрессовка, атм. | 775 | 623 |
Тест на растяжение, кН | >1600 | 1367 |
